KX‑IT15 Тестер импульсных обмоток трансформаторов, двигателей, катушек индуктивности и катушек. 100Перенапряжение В–10 кВ, выборка 100 Мвыб/с, 7-дюймовый сенсорный экран. Быстрое и точное обнаружение дефектов изоляции.
Обзор

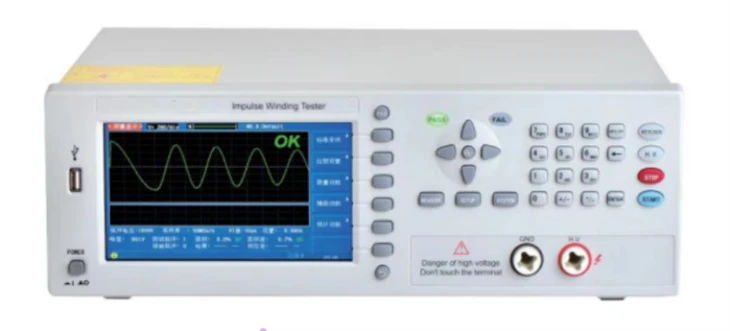

KX‑IT15 Тестер импульсных обмотокэтовысокоскоростная система испытаний на перенапряжение с низким энергопотреблениемпредназначен для контроля качества всех проволочных компонентов. Он подает в катушку точный высоковольтный импульс, анализирует форму затухающих колебаний и сравнивает ее с золотым образцом. Это позволяет надежно обнаруживать:
Межвитковые замыкания
Многослойные шорты
Деградация изоляции
Проблемы с разрядом короны
Дефекты обмотки и плохая пайка
СВыборка 100 Мвыб/с (опционально 200 Мвыб/с)и расширенный анализ сигналов, KX‑IT15 обеспечивает точность лабораторного уровня на производственной линии.
Основные технические характеристики
| Модель | КХ‑IT15‑3КВ | КХ‑IT15‑5КВ | КХ‑ИТ15‑10КВ |
|---|---|---|---|
| Выходное импульсное напряжение | 100–3000 В (с шагом 10 В, 5% ± 10 В) | 100–5000 В (с шагом 10 В, 5% ± 10 В) | 300V–10000V (5%±10V) |
| Диапазон измерения индуктивности | >10μH | >10μH | >10μH |
| Макс. энергия импульса | 0.25J | 0.25J | 0.25J |
| Отображать | 7-дюймовый TFT-экран, 800×480 | 7-дюймовый TFT-экран, 800×480 | 7-дюймовый TFT-экран, 800×480 |
| Частота дискретизации сигнала | 100 Мвыб/с ~ 100 кВыб/с (10 шагов) | 100 Мвыб/с ~ 100 кВыб/с (10 шагов) | 100 Мвыб/с ~ 100 кВыб/с (10 шагов) |
| Разрешение | 8 бит | 8 бит | 8 бит |
| Точки отбора проб | 6500 байт | 6500 байт | 6500 байт |
| Тестовая скорость | До 15 раз/сек. | До 15 раз/сек. | До 15 раз/сек. |
| Входное сопротивление | 10MΩ | 10MΩ | 10MΩ |
| Размеры | 400×132×300 мм | 400×132×300 мм | 400×132×300 мм |
| Масса | 8,0 кг | 8,0 кг | 8,0 кг |
Почему стоит выбрать KX‑IT15?
1. Универсальное устройство для скачков напряжения + корона + разрушающие испытания
В отличие от базовых тестеров KX‑IT15 сочетает в себетри критических теста в одном блоке:
Стандартный импульсный тест
Обнаружение коронного разряда
Анализ напряжения разрушающего пробоя
Одна машина покрываетконтроль качества + валидация НИОКР.
2. Сверхвысокая выборка на предмет скрытых дефектов
100 Мвыб/с стандартно (200 Мвыб/с дополнительно)улавливает детали формы сигнала в микросекундах, которые упускают низкоскоростные тестеры. Обнаружение раннего старения изоляции до того, как оно приведет к сбоям возбуждения.
3. Многоканальная и многофазная готовность
2-канальный, 4-канальный, 8-канальный варианты
ПоддерживаетСоединение Y, соединение Δ, обмотки 3-фазного двигателя
Идеально подходит для автомобильных заводов, трансформаторных заводов и линий по производству катушек большого объема.
4. Удобная для завода эксплуатация
7-дюймовый цветной сенсорный экран (английский/китайский)
Обучение стандартным сигналам одним щелчком мыши
Автоматическое определение «Годен/Не пройден» + зуммер + светодиод
Ножной переключатель для тестирования без помощи рук
Внутренняя память на 200 групп + экспорт через USB
5. Полная интеграция с вашей производственной линией.
Обработчик ввода-вывода: START/STOP/PASS/NG/BUSY
RS232/USB/GPIB (опционально)
Прекрасно работает с нашими:
8-осевой намоточный станок
Тороидальные намоточные машины
Ленточная машина KX3B‑L
Типичные применения
Трансформеры: Трансформаторы тока, силовые трансформаторы, импульсные трансформаторы питания
Моторы: Асинхронные двигатели, двигатели BLDC, серводвигатели
Индукторы и катушки: Реле, соленоиды, катушки зажигания, дроссельные катушки
Автомобильная промышленность: Обмотки электродвигателя, катушки зажигания, катушки датчиков.
Бытовая техника: Двигатели вентиляторов, двигатели компрессоров, небольшие трансформаторы.
Доступные модели
КХ‑IT15‑3КВ: 100–3000 В, катушки общего назначения.
КХ‑IT15‑5КВ: 100–5000 В, стандартное тестирование трансформатора и двигателя.
КХ‑ИТ15‑10КВ: 100–10000 В, катушки и обмотки высокого напряжения
KX‑IT15S‑2/4/8: Многоканальность для массового производства
Решение для производственной линии
Намотка → Обмотка → Тестирование
Намоточный станок с осью KXP‑08 8
Тороидально-обмоточный станок KX3B‑L
Тестер импульсных обмоток KX‑IT15
