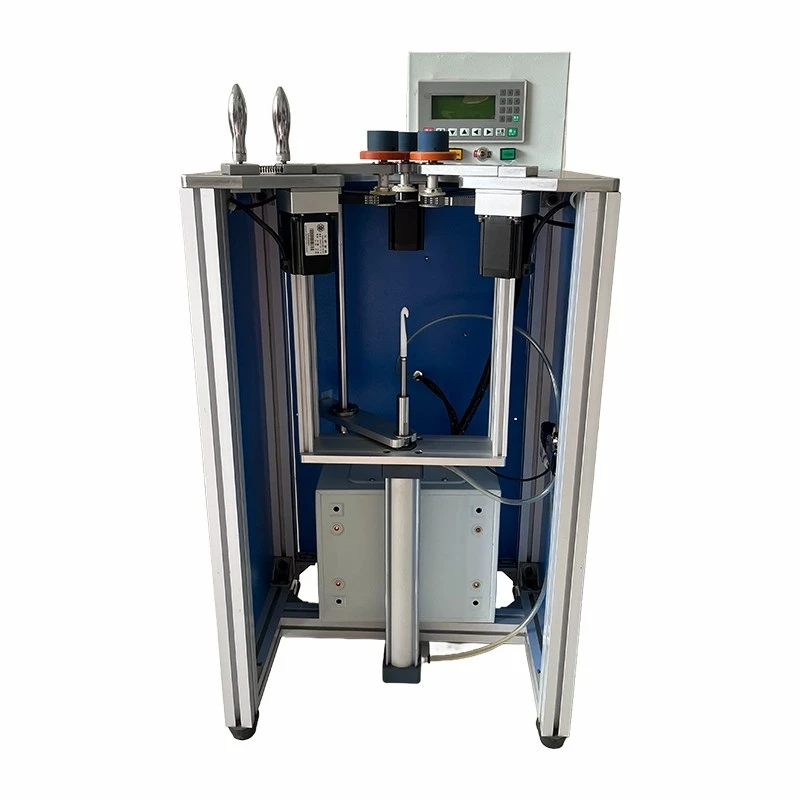

KX-9200C Тороидальная намоточная машина крючкового типа
Спецификация
|
Размер провода: |
0,15-3,0 мм |
|
Готовый идентификатор: |
8 мм |
|
Готовый ОД |
90 мм |
|
Минимальный ОД: |
20 мм |
|
Готовая высота: |
60 мм |
|
Потребляемая мощность: |
200W |
|
Распространяющий двигатель: |
Шаговый двигатель постоянного тока, 5 В * 3 |
|
Диапазон давления: |
0,5~0,7 МПа |
|
Власть: |
220 В, 50/60 Гц |
|
Вес нетто: |
45 кг |
|
Размеры: |
98*72*52см |
Функции
Машина для намотки трансформатора с крючком имеет 4 стандартных размера крючков, доступны специальные варианты.
Пневматический привод с воздушным компрессором для намоточной машины трансформатора крючкового типа.
Машина для намотки трансформатора крючкового типа (также известная как тянущая обмотка) — это полезная технология для производства тороидальных изделий, в которых внутренний диаметр (ВД) тороидального изделия слишком мал, чтобы через него мог пройти обычный челнок или магазин.
Программируемое направление намотки, диапазон возврата намотки (витки или угол) и угол намотки сегмента.
Точное расстояние между проводами с помощью программируемого контроллера.
Предварительно-отрезанная проволока протягивается через центр тороидального сердечника с помощью крючка, приводимого в движение пневматическим цилиндром, причем длина хода регулируется с помощью магнитных датчиков.
Преимущества
Эффективность машины для намотки трансформатора крючкового типа высока. Эффективность намотки можно значительно повысить, правильно отрегулировав тормоз в соответствии с соответствующей скоростью.
Все детали, пересекающие провод, могут гарантировать, что провод не будет поврежден.
Высокая универсальность деталей и простота обслуживания.
Полные варианты, широкий поперечный диаметр проволоки, могут использоваться в одной машине. Линия обмена хороша. Различные типы изнашиваемых частей могут быть взаимозаменяемыми.
Приложение
Тороидальная намоточная машина лучше всего подходит для тороидальных индукторов, тороидальных трансформаторов, тороидальных трансформаторов тока, тороидальных катушек, тороидальных дроссельных катушек, силовых индукторов, индукторов ИБП, индукторов преобразователей, тяжелых тороидальных сердечников и т. д.
Практическое применение
Обучение клиента работе с намоточной машиной:
1. Все сервисные инженеры с 10-летним опытом работы прошли специальную технологическую подготовку и могут решать различные проблемы, связанные с поломками.
2. Инструктируйте пользователя по правильному использованию и обслуживанию трансформаторной намоточной машины крючкового типа.
Предоставляем бесплатную консультацию по технологии производства электронной продукции.
3. Чтобы гарантировать нормальное использование машины, мы проведем обучение эксплуатации, использованию и обслуживанию нашего продукта с помощью руководства на английском языке, видео и онлайн-руководств.
Упаковка
Упаковочный материал: картонный/деревянный ящик с пеной внутри.
1. Общая упаковка (бумажная коробка или полиэтиленовый пакет): Для небольших комплектующих деталей для цифровой машины для намотки проволоки с ЧПУ упакуйте ее в форму и упакуйте бумагой, чтобы гарантировать целостность во время транспортировки.
2. Упаковка деревянного ящика: Для крупномасштабной цифровой машины для намотки проволоки с ЧПУ у нас есть специальный опытный плотник, который изготовит подходящий деревянный ящик с точной толщиной, плотностью и длиной. Стрелка вверх ↑ отмечена на внешнем деревянном корпусе. Буферный материал будет помещен в деревянный ящик, чтобы предотвратить растрескивание и удары.
Дополнительные аксессуары
|
НЕТ. |
Товар/спецификация |
Количество |
Единица |
|
1 |
Контроллер |
1 |
Кусок |
|
2 |
Обмоточный двигатель |
1 |
Кусок |
|
3 |
Распространение двигателя |
1 |
Кусок |
|
4 |
Оптоволоконный датчик |
1 |
Кусок |
|
5 |
Челнок B2-2,0 дюйма |
1 |
Кусок |
|
6 |
Челнок 4 и 6 дюймов (в зависимости от модели машины) |
1 |
Кусок |
|
7 |
Направляющее колесо челнока |
1 |
Кусок |
|
8 |
Головка крепления |
1 |
Кусок |
|
9 |
Зеленый круглый ремень (можно отправить бесплатно один оранжевый) |
1 |
M |
|
10 |
Ремень в форме шестерни |
1 |
Пояс |
Рыночная площадь
Мы тесно сотрудничаем с партнерами из Юго-Восточной Азии, Европы, Америки, Южной Америки, Австралии и Новой Зеландии, обеспечивая местные продажи, поддержку и сервисную помощь для намоточных машин.

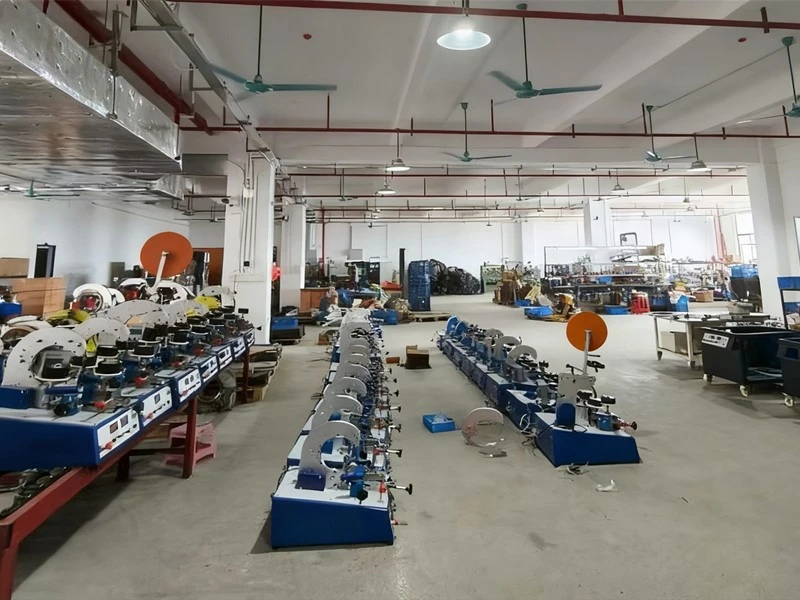

Фабрика
KIOXIA LIGHT RING EQUIPMENT GROUP CO., LTD.
Компания KioXia Light Ring Equipment Group Co., Ltd., основанная в 2007 году, хорошо-известна как производитель намоточных машин с отличными характеристиками, а также сопутствующего производства и технологий. KIOXIA LIGHT RING предлагает высокорентабельные производственные решения для производства намотанных компонентов всех типов, таких как трансформаторы, дроссели и т. д.
