Намотка катушек с помощью плоских машин Grewin:

product-818-296

Введение оборудования:

★ Он разработан в соответствии с потребностями клиентов. Он использует новейшие производственные технологии и имеет специализированное независимое сервоприводное управление, что делает отладку продукта проще и легче в освоении.

★ Использование японских линейных направляющих THK и японских подшипников NSk для эффективного обеспечения точности и устойчивости станка.

★ Благодаря серводвигателю с высоким-разрешением угол поворота становится более точным.

★ Коробка подачи проволоки изготовлена из литого металла. Она была отожжена при высокой температуре и естественно состарена. Он оснащен высокоточными-шлифовальными механизмами, которые эффективно обеспечивают точность подачи проволоки.

★ Шпиндель разработан и изготовлен с использованием новейших технологий, а погрешность биения дополнительно уменьшена, чтобы соответствовать высоким требованиям к внутреннему диаметру различных катушек с воздушным сердечником.

Детали оборудования:

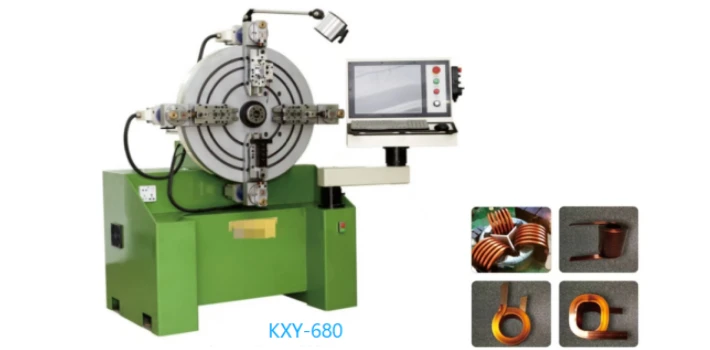

МОДЕЛЬ	МОДЕЛЬ: KXY-380(3-осевой)	МОДЕЛЬ: KXY-680 (6-осевой)
Максимальное поперечное сечение-плоского провода, которое можно намотать	В пределах 50 квадратных миллиметров	В пределах 50 квадратных миллиметров
Максимальная длина подачи проволоки вала подачи проволоки	Бесконечно долго	Бесконечно долго
Способ доставки проводом	2 комплекта коробок для доставки проволоки, колесо для доставки проволоки	3наборы для доставки проволоки коробка для доставки проволоки
Мощность питающей катушки	3кВт	4,5 кВт
Диапазон настройки оси подъема	0,1 градуса-180 градусов	0,1 градуса-180 градусов
Мощность подъемного вала	0,75 кВт	0,75 кВт
Диапазон настройки оси скручивания	0,01 градуса-360 градусов	0,01 градуса-360 градусов
Мощность вала для завивки	0,75 кВт	0,75 кВт
Размеры(lдлина х ширина х высота)	*120012501850 (мм)*	160013501750 (мм)
Вес (кг)	около 350 кг	около 800 кг
Общая мощность	около 5 кВт	около 9 кВт
I[входное напряжение	Трех-фазное напряжение 220 В.	Трех-фазное напряжение 220 В.

Больше изображений машины:

Полностью автоматическая машина для сборки сердечника

Полностью автоматическая машина для производства трансформаторов
